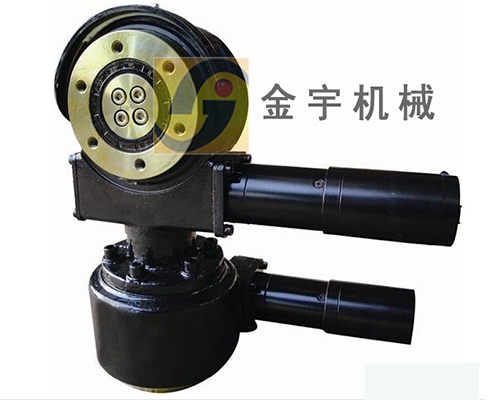

双机太阳能跟踪系统部件
双机太阳能跟踪系统部件
（1）结构型式的选择
常用回转支承的结构型式有四种：单排球式、交叉滚柱式、双排球式、三排柱式。
根据我们的经验和计算,有以下结论：
相同外形尺寸的回转支承, 单排球式的承载能力高于交叉滚柱式和双排球式。
在倾覆力矩160吨米载荷以下，选用单排球式回转支承其性价比高于三排柱式回转支承，为首选形式。当倾覆力矩高于160吨米时应该优先考虑选用三排柱式回转支承。
（2）单排球式回转支承系列的选择
在国内，目前单排球式回转支承有3个系列的尺寸规格： HS系列，Q系列和01系列。对于新用户一般不知如何选择那个系列，我们认为每种系列各有优点，分析如下：
①HS系列单排球式回转支承是历史的延续。上世纪八十年代前，国内生产的回转支承的主要型式是交叉滚柱式，八十年代后开始生产单排球式回转支承，交叉滚柱式回转支承逐渐被取代，为了保持主机的安装尺寸不受影响，设计了外形及安装尺寸与原来交叉滚柱式回转支承完全相同但内部结构改为单排球式的HS系列单排球式回转支承。其特点是外形尺寸大，例如：HSN1250.40的重量是470Kg, 而相同承载能力的QNA1250.40的重量是388 Kg, 所以HS系列回转支承占用较多的资源，制造成本比相同的承载能力的Q系列和01系列回转支承高10％以上，同国外相同承载能力的回转支承相比差得更远。
因此，从节约成本和资源出发，HS系列应该尽可能不用。考虑到改变回转支承后会改变主机的相关尺寸，因此这个过程会比较痛苦，但是新的设计不应该再选用HS系列。
②01系列单排球式回转支承是1984年原机械部推出的以轴承编号为基准的回转支承系列。其安装螺栓孔数量多，比较合理，但是滚道参数存在不合理匹配，例如011.45.1400与 011.35.1400回转支承，其外形尺寸和安装尺寸完全相同，其制造成本基本相同，但是011.45.1400使用的是直径45mm钢球，而011.35.1400使用的是直径35mm钢球，后者的承载能力降低了22％。所以在选用01系列单排球式回转支承应注意选择较大钢球的规格。
常用回转支承的结构型式有四种：单排球式、交叉滚柱式、双排球式、三排柱式。
根据我们的经验和计算,有以下结论：
相同外形尺寸的回转支承, 单排球式的承载能力高于交叉滚柱式和双排球式。
在倾覆力矩160吨米载荷以下，选用单排球式回转支承其性价比高于三排柱式回转支承，为首选形式。当倾覆力矩高于160吨米时应该优先考虑选用三排柱式回转支承。
（2）单排球式回转支承系列的选择
在国内，目前单排球式回转支承有3个系列的尺寸规格： HS系列，Q系列和01系列。对于新用户一般不知如何选择那个系列，我们认为每种系列各有优点，分析如下：
①HS系列单排球式回转支承是历史的延续。上世纪八十年代前，国内生产的回转支承的主要型式是交叉滚柱式，八十年代后开始生产单排球式回转支承，交叉滚柱式回转支承逐渐被取代，为了保持主机的安装尺寸不受影响，设计了外形及安装尺寸与原来交叉滚柱式回转支承完全相同但内部结构改为单排球式的HS系列单排球式回转支承。其特点是外形尺寸大，例如：HSN1250.40的重量是470Kg, 而相同承载能力的QNA1250.40的重量是388 Kg, 所以HS系列回转支承占用较多的资源，制造成本比相同的承载能力的Q系列和01系列回转支承高10％以上，同国外相同承载能力的回转支承相比差得更远。
因此，从节约成本和资源出发，HS系列应该尽可能不用。考虑到改变回转支承后会改变主机的相关尺寸，因此这个过程会比较痛苦，但是新的设计不应该再选用HS系列。
②01系列单排球式回转支承是1984年原机械部推出的以轴承编号为基准的回转支承系列。其安装螺栓孔数量多，比较合理，但是滚道参数存在不合理匹配，例如011.45.1400与 011.35.1400回转支承，其外形尺寸和安装尺寸完全相同，其制造成本基本相同，但是011.45.1400使用的是直径45mm钢球，而011.35.1400使用的是直径35mm钢球，后者的承载能力降低了22％。所以在选用01系列单排球式回转支承应注意选择较大钢球的规格。
③Q系列单排球式回转支承是1986年建设部在参考了01系列回转支承的参数后，经过优化后设计的单排球式回转支承系列，相同承载能力的回转支承的截面尺寸更紧凑，重量更轻，具有更好的性价比。
